所属类别：
电动执行器
产品名称：
导叶电机（导叶马达）
产品简介 :

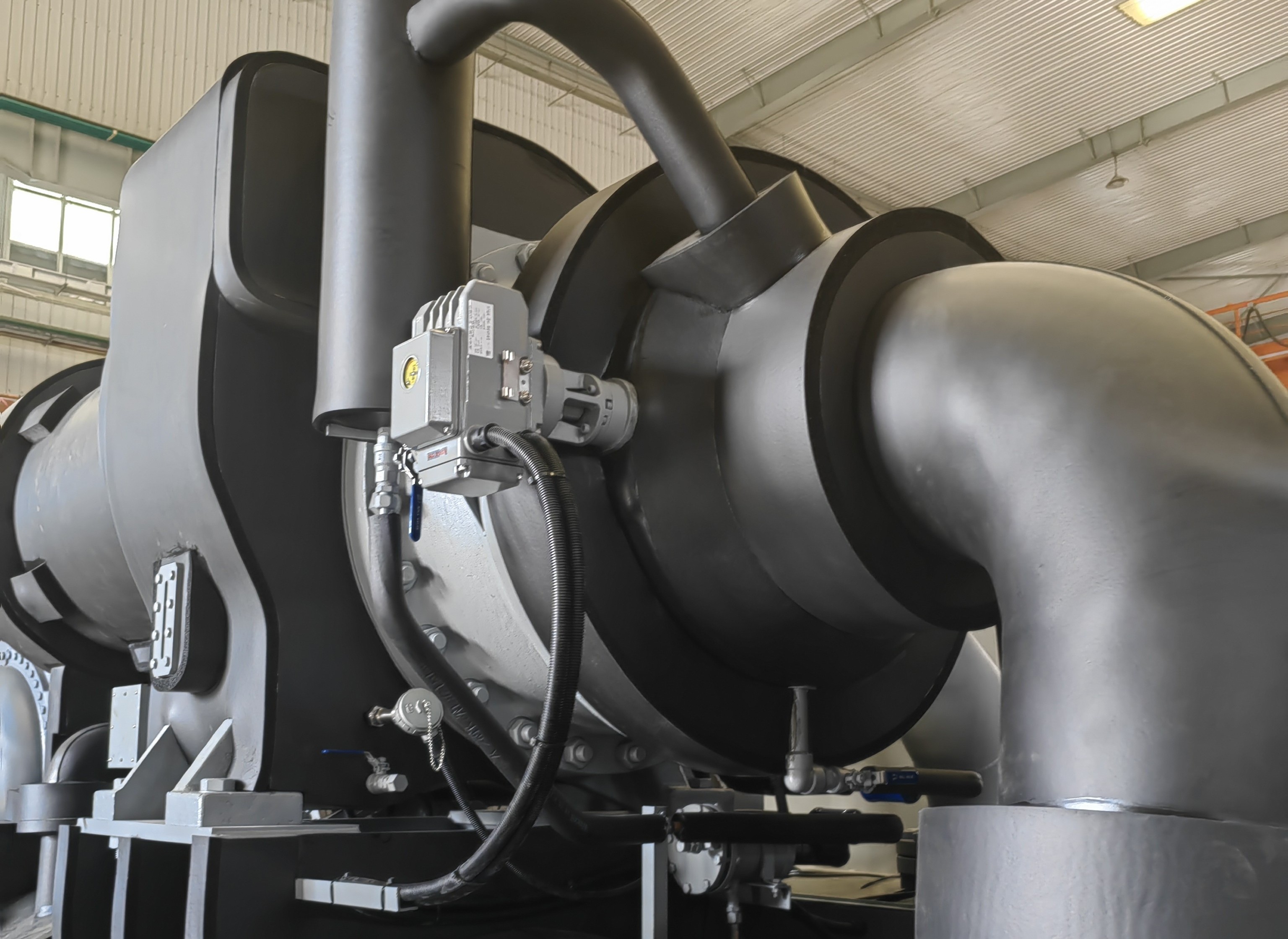

导叶电机 是
中央空调调节送风量和温度的核心部件，通过控制导叶开合角度改变气流方向与大小。在自动调节系统中，根据调节仪表信号的变化，执行0～90°旋转来控制开度。
导叶电机作为一种关键的动力驱动装置，主要用于精准操控导叶的运转，进而实现对各类流体（如水、空气等）的流量、压力及流向的有效调控。
1、按控制方式分类：开关型和调节型
|
|
|
|
|
|
|
开关
|
内置智能阀门控制器可以接收4-20mA信号和
0-10V电压等信号与PLC、DCS计算机等各种
控制系统联动，调节精度达300:1，可瞬时
停机，经过1500V耐高压测试无漏电。
|
2、按连接方式分类：标准式和直装式
3、 DDS开关调试专利技术：
旋转刻度盘顶部旋钮即可轻松完成电动执行机构与阀门连接后的电气、机械位置校准调试！
从原来5步调试到DDS技术的1步到位！我们懂你的烦恼
简单的一步调试，只需要一个内六角扳手按照你预设的角度
轻松旋转刻度盘上的调试螺钉到达位置。
DDS开关调试技术专利号：ZL2014 2 0595730.6
|
|
|
定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。
PPD专利定位技术专利号：ZL2010 2 0225919.8
|
5、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！
电动执行器 10万次寿命检测报告（如右图）
|
|
6、体积小，重量轻，方便管道上各角度安装，适用各种复杂管道、工况需求。
7、执行器密封标准为执行器整体浸入水中，无气泡泄漏。适合户外露天工况。
8、产品电气元件及各种精密零件，均采用进口部件，有效保证产品的高品质和可靠性。
EA系列输出力矩为20N.m——2500N.m，适配各种旋转类风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。

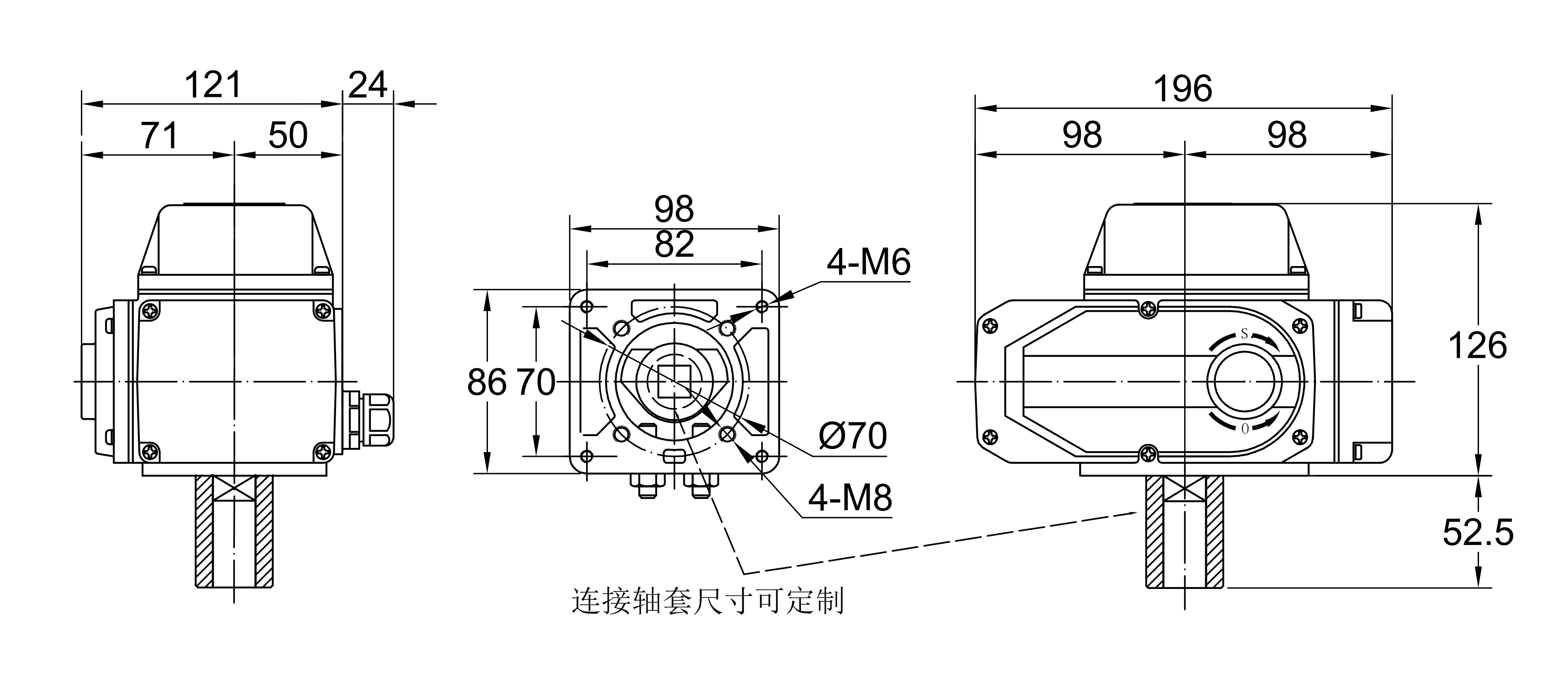

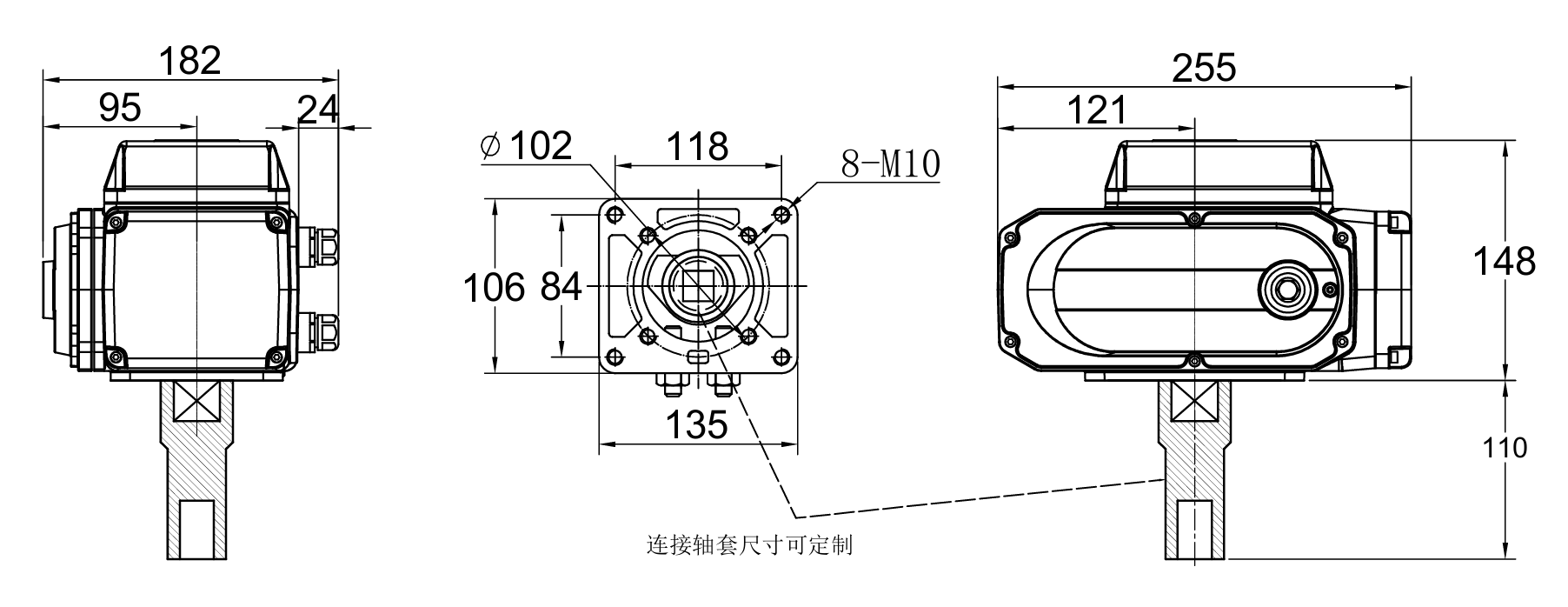

（表一）电动执行机构标准型号及规格：
|
型号
性能
|
20
|
50
|
100
|
200
|
400
|
600
|
1000
|
1600
|
2500
|
|
输出力矩
|
20NM
|
50NM
|
100NM
|
200NM
|
400NM
|
600NM
|
1000NM
|
1600NM
|
2500NM
|
|
动作时间
|
15S
|
15S/30S
|
15S/30S
|
15S/30S
|
15S/30S
|
45S
|
30S
|
48S
|
60S/75S
|
|
回转角度
|
0-90°
0-360°
|
0-90°
0-360°
|
0-90°
0-360°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
0-90°
|
|
电机功率
|
AC220V
|
6W
|
10W
|
25W
|
40W
|
90W
|
90W
|
120W
|
140W
|
140W
|
|
AC380V
|
|
6W
|
15W
|
30W
|
40W
|
40W
|
90W
|
100W
|
|
|
DC24V
|
8W
|
13W
|
25W
|
35W
|
70W
|
70W
|
|
|
|
|
额定电流
|
AC220V
|
0.16A
|
0.16A
|
0.32A
|
0.35A
|
0.54A
|
0.64A
|
0.96A
|
0.98A
|
1.03A
|
|
AC380V
|
|
0.07A
|
0.10A
|
0.15A
|
0.29A
|
0.29A
|
0.45A
|
0.46A
|
|
|
DC24V
|
0.7A
|
1.28A
|
2.03A
|
3.57A
|
5.13A
|
3.04A
|
|
|
|
|
整机重量
|
1.2Kg
|
2.5kg
|
3.5kg
|
8kg
|
8.5kg
|
9kg
|
20kg
|
21kg
|
22kg
|
|
|
球
阀
|
DN15
|
DN15-40
|
DN50-65
|
DN65-80
|
DN80-100
|
DN150-200
|
DN250-300
|
DN300
|
DN400
|
|
蝶
阀
|
|
DN32-50
|
DN50-125
|
DN150-200
|
DN200-250
|
DN300-DN400
|
DN400-600
|
DN600
|
DN700-800
|
|
电 源
|
AC220V AC380V DC24V AC110V DC220V 可选
|
|
精 度
|
回差≤0.5% 死区≤0.5% 反馈误差≤0.5%
|
|
绝缘电阻
|
100MΩ/500VDC
|
|
耐压等级
|
1500VAC 1分钟
|
|
防护等级
|
IP68（相当于将产品置于20M深水处无渗漏）
|
|
限位组件
|
●电动操作时：全开全闭极限开关。
●手动操作时：机械挡块。
|
|
保护装置
|
过热保护器（自动恢复型）
|
|
安装方位
|
360°任意角度安装
|
|
电气接口
|
M20*1.5 防水电缆接头，电源线、信号线各一个
|
|
环境温度
|
-30℃~60℃（▲耐温型：-50℃~70℃）
|
|
检测标准
|
JB/T8219-2016
|
(表二)附加特殊功能可按客户要求装备
|
特殊功能选项
|
代号
|
|
▲力矩限制装置
|
ATS
|
|
▲支架，轴套
|
ZT
|
|
▲遥控装置
|
C
|
|
▲除湿加热器
|
H
|
★选型举例：
EA-100/PIU/30S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。
EA-600/PCU/45S 表示:输出力矩为600N·M，调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。
