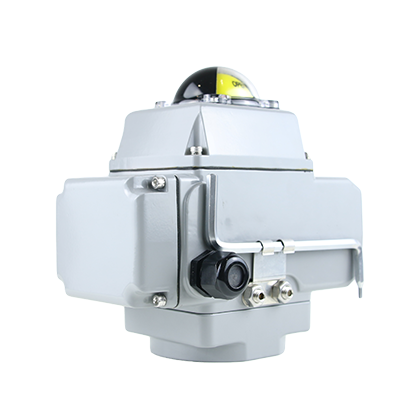

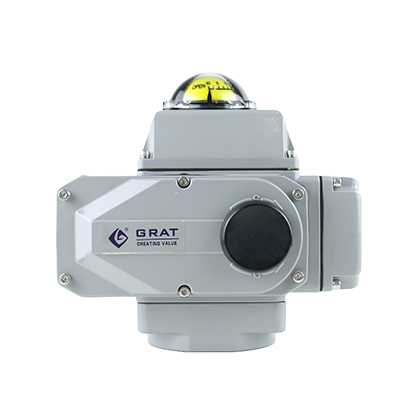

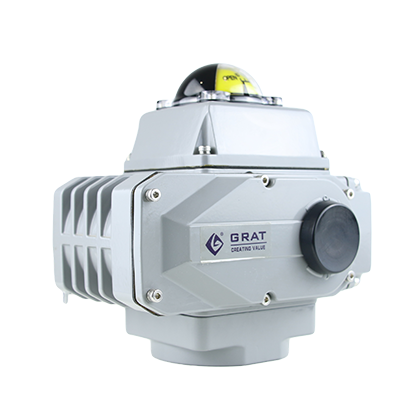

电子式电动执行机构

所属类别：电动执行器
产品名称：电子式电动执行机构
产品简介：
电子式电动执行机构适配各种角行程阀门（球阀、蝶阀、旋塞阀等）与阀门共同构成电动调节阀、电动球阀、电动蝶阀等工业自控电动阀门。

电子式电动执行机构（执行器）的前沿技术－无需配伺服放大器，内置智能控制模块。采用全新：PPD定位技术输入4～20mA等控制信号及单相电源即可方便实现控制运转。

1、电子式电动执行机构按连接方式分类：标准式和直装式

	2、PPD专利定位技术：定位精度提高5倍达到±0.1%，电位器使用寿命提高2倍达到100万次。 PPD专利定位技术专利号：ZL2010 2 0225919.8
3、超过10万次的现场无故障运转寿命，让您的系统运转可靠无忧！电动执行器10万次寿命检测报告（如右图）

EA系列电子是一体化电动执行器输出力矩为20N.m——2500N.m，适配各种旋转类阀门（如：球阀，蝶阀）和风门挡板，液体耦合器等旋转类机械定位转动的开关及调节控制。

（表一）电动执行机构标准型号及规格：

(表二)附加特殊功能可按客户要求装备

★选型举例：

EA-100/PIU/30S/ATS 表示:输出力矩为100N·M，开关动作模式输出0~1KΩ信号。带力矩限制装置。行程时间30秒。

EA-600/PCU/45S 表示:输出力矩为600N·M，调节动作模式输入控制型号4~20mA;输出阀位反馈信号4~20mA。带遥控装置。行程时间45秒。

控制电路	型号代码	电路图	视频地址
开关动作模式：通过交流开关量实现开启，关闭操作，并输出一组只是全开，全闭的有源位置信号。	S		点击查看
开关动作模式：输出无源触点信号。结构：带两个中间位置开关。	MS		点击查看
开关动作模式：输出 0～1000Ω反馈信号。结构：带500Ω或1KΩ电位器。	PIU		点击查看
开关动作模式：通过开关电路控制阀门开启角度与电位器阻值对应，并同时实现中间位置控制功能。结构：带电位器和中间位置开关。	SP		点击查看
开关动作模式：输出4～ 20mA阀位反馈信号。结构：带1KΩ电位器和R/I变换器。	CPT		点击查看
调节动作模式：输入4～20mA控制信号，输出4～20mA阀位反馈信号。结构：带1kΩ电位器和控制模块（伺服放大器）。	PCU		点击查看
通过外部直流电源向电路输出直流开关量控制开启，关闭程序，并输出一组对应全开，全闭位置的无源触点信号。	G		点击查看
通过外部直流电源向电路输出模拟量信号控制开启，关闭程序，并输出一组对应全开，全闭位置的模拟量信号。	PCU-DC24
通过外部三相电源倒相电路输出三相交流开关量控制开启，关闭操作并输出一组对应全开，全闭位置的无源触电信号。	H		点击查看
数字模块-DC-电路图	DC
数字模块-AC-电路图	AC
